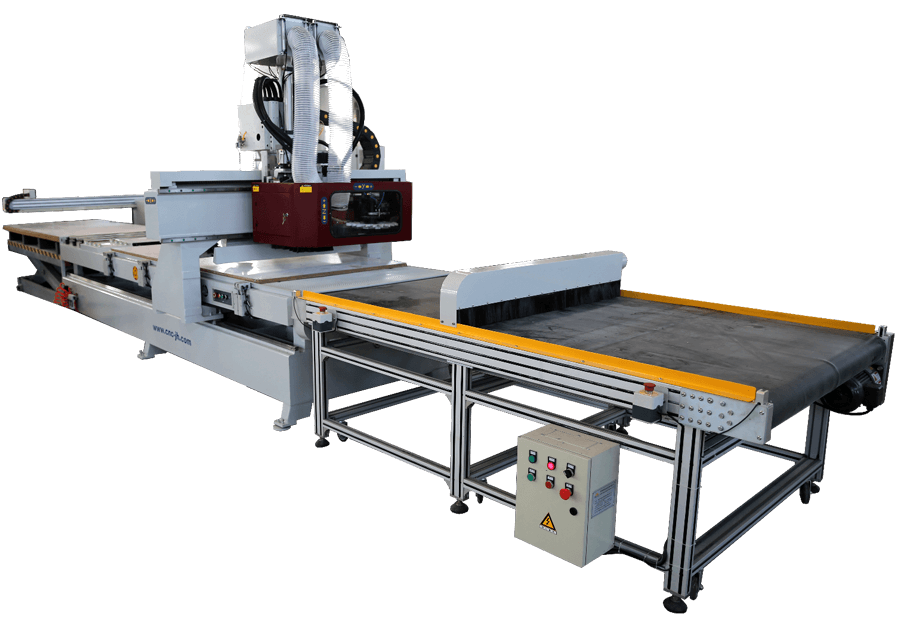

DN2412 定制板式家流水线

设备特性：

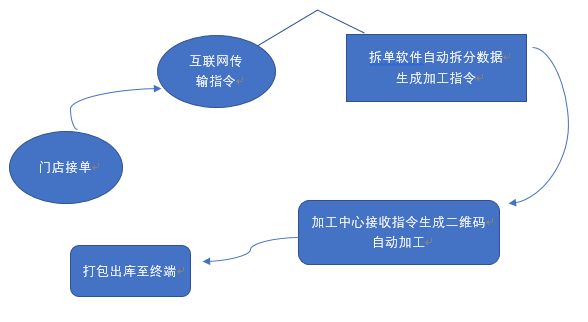

针对板式定制家具的快速加工设备，门店接单后快速反应至工厂ERP系统，通过各种数据指令完成整个接单-拆单-加工-包装-发货流程，中间环节不需要人工，实现智能4.0的无人工厂加工模式。

一、主轴部分

1、 设备装配了意大利进口高速镂铣主轴（可选装水冷主轴/自动换刀主轴），用来代替传统的上镂铣机、下镂铣机，进行工件的快速切割开料、打孔、铣型工艺。

2、 选装模块增加 ① 钻组： 意大利（台湾）7垂直+2水平钻组，用于板式家具的垂直、水平快速打孔。

② 圆锯： 伺服控制，可实现180°自由角度定向切割，也可用于板式家具的规方、精截。

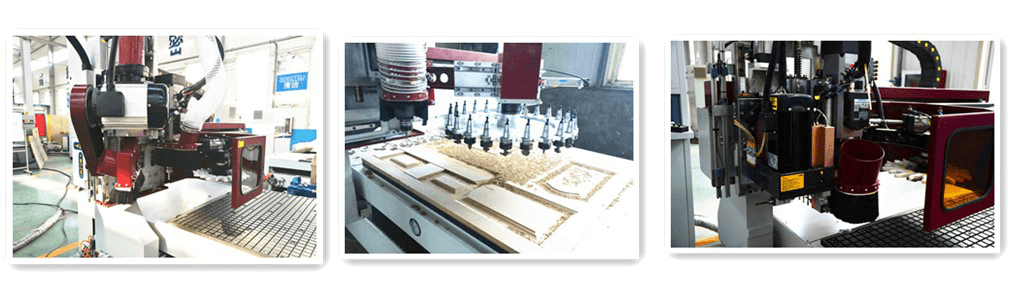

主轴示意图

二、设备特点:

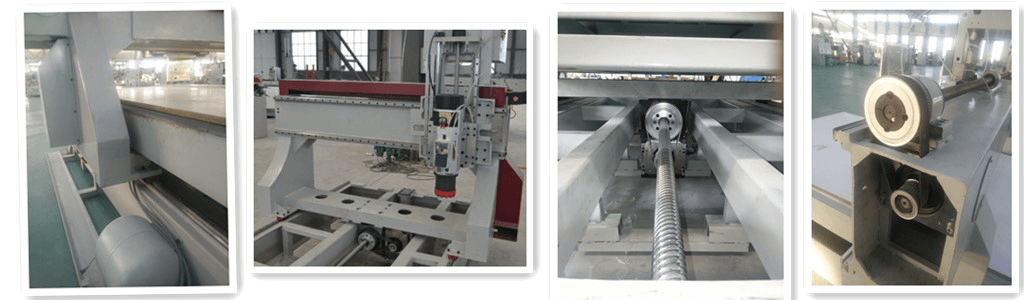

1、坚固的机体为高刚性龙门式构造，横梁和横梁座整体设计。内部肋骨强化框架，特殊应力消除处理，较大的机身保证了机器结构刚性与稳定性。

2、跟随式斗笠式换刀刀库：刀具库容量可选装：10位  20位。

3、设备整体采用丝杠传动。X向设计丝杠固定丝母旋转的传动方式，增加了传动长径比，提高了精度保持性。

4、选用飞利浦高速二维码打印机，自动感应上下料工作台，软件可在打印条形码、自动上料、自动加工、自动下料、自动封边、自动打孔中自由选择工厂需要的智能加工环节。

三、系统、驱动

1、台湾新代10A-4D系列增量值板式加工中心自动控制系统（可选配总线控制、绝对值编码、原点记忆系统）。由金宏公司进行二次开发，支持鼠标键盘、8G大储存U盘，互联网传输。

2、采用日本安川系列伺服 。

四、润滑系统:

选用美国独资贝奇尔润滑油泵。油泵通过系统控制自动定时定量的按照需求加油

五、控制柜、电气系统

1、控制柜完全密封，双换气装置对电器件循环降温。（可选配智能空调自动调节温度）。

2、设备关键部分选用亚德客气动元件。

3、设备关键部分采用施耐德电器元件。

4、4?以下信号电源线采用知名品牌拖链高柔线。

5、采用水循环式真空泵。

七、设备精度:几何精度0.04mm/200mm        重复定位精度：≤0.03mm      工件加工精度：±0.10mm/200mm

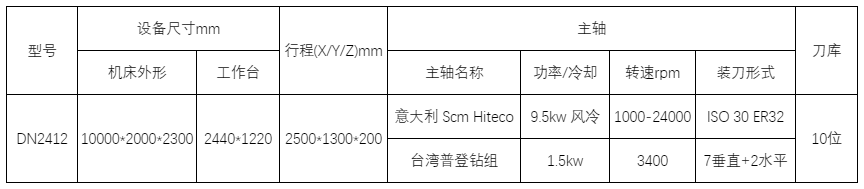

主要型号参数：
